?Z軸采用單片機測量控制器控制,美國TRANSCELL精密荷重元采集按鍵荷重;
?機臺采用高剛性鋼制表面經研磨鍍硬鉻處理,富有質感;
?X、Y、Z軸均采用日本松下伺服電機驅動,精密滾珠螺桿傳動,低噪音,耐久使用;
?測試一臺成品鍵盤時間大致需要15min(按照108個按鍵來計算,Z軸速度90mm/min),4臺鍵盤/小時,一臺機一天可完成96臺鍵盤全檢測試,一臺機一個月(30天)可以完成2880臺鍵盤測試,以月出貨量5萬臺鍵盤計算,至少需要18臺設備;

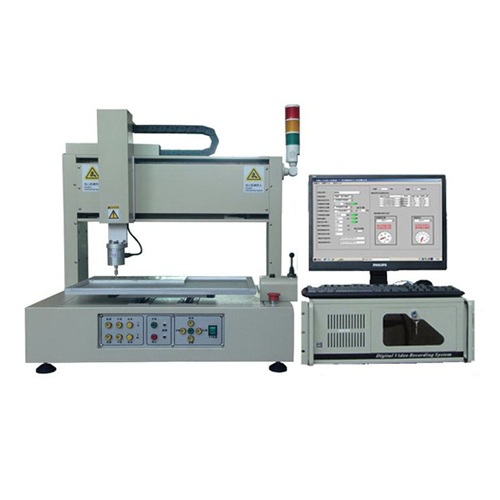

三軸曲線機是集精密機械、自動控制以及精確控制壓力技術于一體的高科技產品,其核心是觸摸屏式運動控制器和單片機測量控制板。本產品具有功能強、編程簡單、操作方便、價格低等優點。適用于成品手機鍵盤、成品電腦鍵盤、ATM取款機成品鍵盤、TV/空調遙控器成品鍵盤等產線和品保部門檢測用。
基于WIN XP作業系統開發,簡體、繁體中文、英文三種界面可切換,新增功能:能顯示RUBBER測試所有資料,如FP、FC、FM、FR、CC(%)....等;單次重測功能:既時判定PASSED或FAIL;測試方法無限量設定、保存、調用、修改等;自動感應式測量,力值、位移測量更精確,重復性更高:十字游標功能,曲線歷遍功能,阻抗導通力/導通位移等測試功能...
型號 |
YH-9900A |
Z軸最大荷重 |
50N(5kgf) |
Z軸驅動方式 |
日本松下伺服電機 |
制御方式 |
上下、下降 |
驅動(升降)范圍 |
0-150mm(滿足測試手機) |
荷重測定范圍 |
0-50N(5kgf) |
荷重分解度 |
0.01gf(0.098mN) |
荷重精度 |
0.1N(100mN) |
位移測定范圍 |
0-150mm |
位移分解度 |
0.001mm |
位移精度 |
±0.03mm |
試驗速度范圍 |
0.1~150mm/min |
移動速度范圍 |
0.1~1000mm/min |
X-Y軸驅動方式 |
日本松下伺服電機 |
驅動范圍 |
0.001mm |
位移分解度 |
±0.05mm |
移動速度范圍 |
0.1~900mm/Sec |
允許試樣尺寸 |
W500×D260mm |
試料重量 |
500kg(max) |
